1.概述

1.1技術參數

型號：SC型砂在線質量控制儀 V2.0

尺寸：

主題外形尺寸：長×寬×高 = 930mm×312mm×800mm，120Kg （100+695+135=930）

加水裝置：    長×寬×高 = 2000mm×220mm×480mm，25Kg

配電箱：      寬×高×厚 = 400mm×600mm×250mm，35Kg

取樣裝置：    寬×高×厚 = 435mm×500mm×460mm，15Kg

電氣參數：

電源：     三相四線電源，380VAC+PE,50HZ

電力消耗： 380V,2A

PLC電源：24VDC

直流電源消耗： 約2A

松砂電機： 380V/50HZ,0.18KW,0.77A,910r/min

氣動系統： 最小0.45Mpa，1NM3/h（90S每批計算）

1.2 應用

    型砂在線質量控制儀可以自動檢測型砂性能—緊實率，強度。為了使檢測參數用于控制混砂機控制，每批次檢測兩次。第一次檢測后計算得出加水量，然后控制加水。

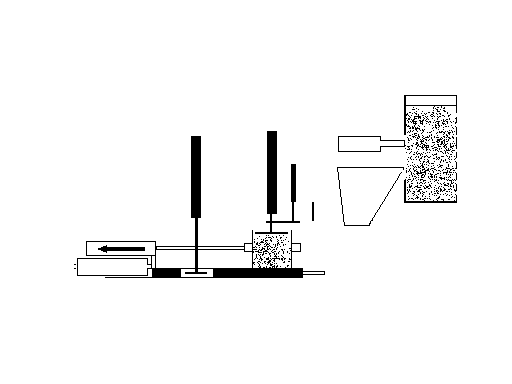

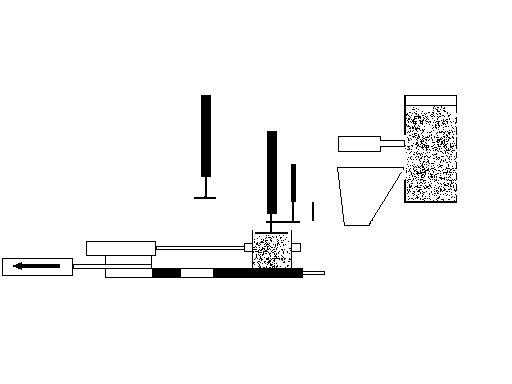

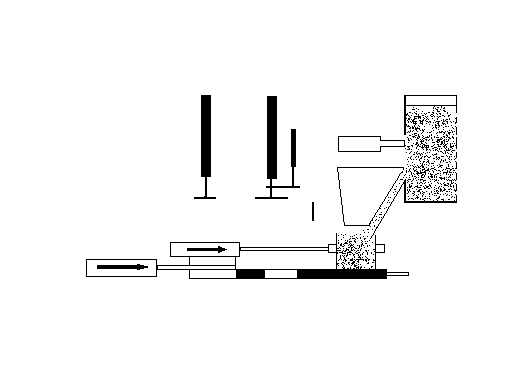

1.3 工作步驟

      A   Starting position                     B  Sand filling，striking



  C   Testing the                           D  Testing the compression

          compactability                          strength，pushing out

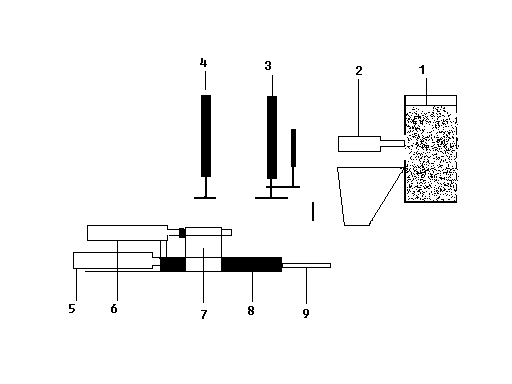

                                                               圖1-1

A   工作零位                                       1  混砂機

B   取砂                                           2  取樣裝置

C   測試緊實率                                     3  壓實氣缸

D   測試強度并排去試樣                             4  排料氣缸

                                                   5  裝料氣缸

                                                   6  定位氣缸

                                                   7  試樣筒

                                                   8  壓實底板

                                                   9  滑座

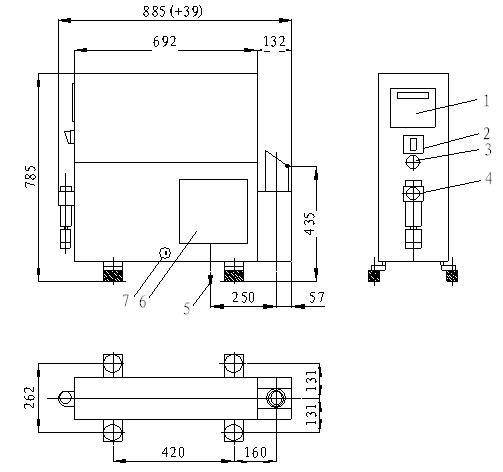

1.4  總體尺寸

     1 觸摸屏

     2 控制開關

     3 壓力表

     4 氣動過濾器

     5 試樣孔

     6 檢查門

     7 門鎖

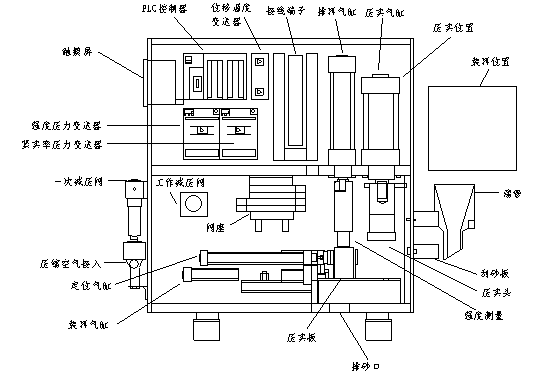

1.5 元件布置
